金剛石，自然界最堅硬物質，其卓越特性遠不止它的硬度，更具有以下優勢：

卓越的導熱性能：金剛石的導熱能力是銅的5倍以上，這對于解決芯片散熱問題至關重要。這一特性極大地提升了芯片的穩定性和耐久性，確保了數據處理的持續高效與可靠。

高電子遷移率：金剛石為電子搭建了一條近乎無阻的“超高速通道”，使得芯片能夠以更快的速度處理和傳輸信息，為推動高性能計算、5G乃至未來6G通信提供強大支持。

優異的物理屬性：在光學領域，金剛石以其優異的透光性和折射率，成為光電器件創新研發的優選材料；在電學領域，其卓越的絕緣性能和穩定的介電常數，確保了復雜電路中的信號傳輸精準無誤；而在機械性能方面，金剛石的高強度和耐磨性，賦予了芯片能夠承受極端工作條件。

熱管理優勢：在高溫條件下，金剛石性能更佳，且其強大的散熱能力，有助于降低設備成本，提高運行效率。

多重優異性能參數：金剛石擁有耐高壓、大射頻、低成本、耐高溫等多重優勢。

金剛石芯片在芯片制造領域的潛力巨大，它不僅解決了傳統材料在散熱、速度等方面的瓶頸問題，更為5G/6G通信、微波/毫米波集成電路、探測與傳感等多個領域的未來發展開辟了廣闊前景。金剛石半導體被認為是極具前景的新型半導體材料，被業界譽為“終極半導體材料”。

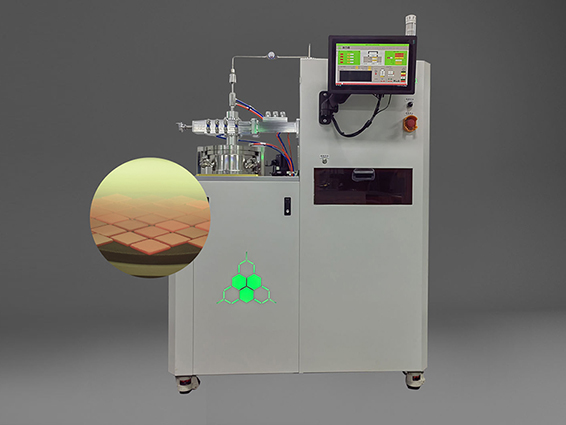

       碳方程10KW MPCVD設備采用最先進的CVD系統，具有高可靠性、穩定運行、無人值守的安全聯鎖性能?？蓪?shí)現24 * 7的連續穩定生產，故障率很低，采用高真空不銹鋼水冷卻腔體，無硅污染，這不僅增強了設備的耐用性，還顯著提高了生產效率。生長機臺調節范圍可達15MM，可靈活適應各種生產需求。單個爐輸出多達57件（7*7mm），所生產的產品凈度等級可達到VVS級。
