金剛石，作為自然界已知最堅硬的材料，一直被譽為“材料之王”。而隨著電子器件越來越小、功率越來越高，散熱成為制約性能的“頭號難題”。傳統材料（如銅、硅）熱導率有限，而金剛石的熱導率是銅的 5倍以上，堪稱“散熱王者”！但天然金剛石儲量稀少，價格昂貴，難以滿足工業需求。同時大尺寸高導熱金剛石制備成本高、工藝復雜，那如何實現高效又經濟的生產？

多晶金剛石散熱片的制備工藝

哈爾濱工業大學團隊采用 MPCVD技術，在真空環境中通過微波激發氣體（氫氣、甲烷、氮氣），讓碳原子在硅襯底上“生長”成金剛石。

關鍵突破

甲烷濃度：降低甲烷比例（從8%降至5%），減少雜質碳沉積，提升晶體質量。

生長溫度：提高溫度（930~950℃），促進晶粒橫向擴展，讓結構更致密。

實驗結果：高熱導率+低翹曲

團隊制備了5組樣品（S1-S5），發現：

最優性能：樣品S3（甲烷5%，溫度930℃）熱導率高達 1208 W/(m·K)，翹曲值僅37微米，遠超國際同類產品（如Element Six的1000-2200 W/(m·K)）。

速度與質量的平衡：雖然降低甲烷會減緩生長速率（5.8 μm/h），但熱導率顯著提升，且翹曲更小，后期加工更容易。

通過X射線衍射和拉曼光譜分析發現：

<111>晶面主導：晶體排列更規整，減少晶界缺陷。

低甲烷+高溫：抑制非晶碳生成，晶粒尺寸更大，熱傳導路徑更暢通。

與國外領先企業Element Six和Sumitomo Electric Industries相比，本研究通過優化工藝參數，實現了熱導率超過1200 W/(m·K)的多晶金剛石散熱片的制備，同時保證了較高的生長速率（5.8微米/小時）和較低的翹曲值（37微米）。通過后續工藝改進，有望實現更高速率下高導熱金剛石散熱片的制備，從而有效降低其生產成本。

這一突破性進展，不僅為多晶金剛石的研究和應用開辟了新路徑，也讓 MPCVD 技術再次成為行業焦點。

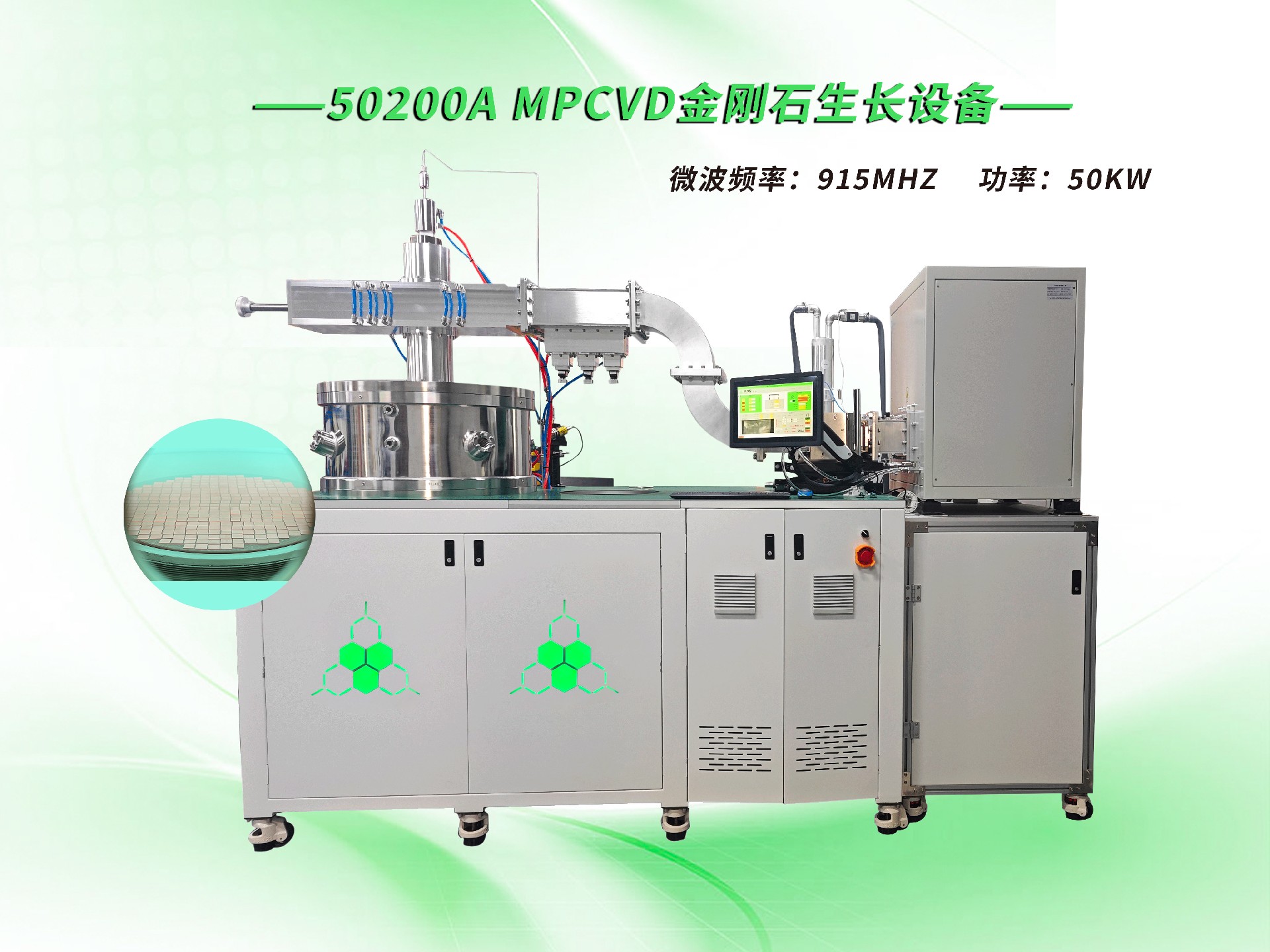

50200A MPCVD設備

在MPCVD 技術的應用與發展中，碳方程的最新產品 ——50200A MPCVD 設備，憑借著卓越的性能和領先的技術，為多晶金剛石的生長提供了更強大、更高效的解決方案。

碳方程的50200A MPCVD設備在生長多晶產品方面優勢顯著，設備采用915MHZ的微波頻率，單爐可生產8英寸多晶產品，若用于生產單晶金剛石，單爐能夠穩定產出多達 489 片尺寸為 7*7mm 的單晶金剛石。設備運行功率方面，采用50KW大功率裝置，更大尺寸的多晶產品意味著更高的生產效率和更低的單位成本，能夠滿足客戶大規模生產的需求。同時，我們的設備在技術方面也有著諸多創新和突破，確保了產品的高質量和穩定性。有效降低生產成本，提高產品的市場競爭力。

未來應用前景

多晶金剛石散熱片在以下領域具有廣闊的應用前景：

高性能電子器件散熱：多晶金剛石散熱片可廣泛應用于高功率電子器件（如5G基站、激光器、功率放大器等），解決散熱瓶頸，提升器件性能和壽命。

半導體行業：在集成電路、CPU、GPU等芯片中，多晶金剛石可作為高效散熱材料，滿足微型化、高功率化的發展需求。

5G/6G通信：用于射頻器件和功率放大器的散熱。

新能源汽車：用于電動汽車的功率模塊（如IGBT）散熱，提高能源利用效率，延長電池壽命。

航空航天領域：在高溫、高功率密度的航空航天電子設備中，多晶金剛石散熱片可提供優異的散熱性能，保障設備穩定運行。

LED照明：用于高亮度LED的散熱基板，降低工作溫度，提高發光效率和壽命。

通過不斷優化制備工藝，多晶金剛石散熱片有望成為未來高效散熱解決方案的重要組成部分，為電子器件的性能提升提供強有力的支持。
