在高溫高熱條件下硅器件效率趨近極限，SiC 和 GaN 被探索出來，但其仍無法滿足通信系統對半導體性能的需求。金剛石因優異物理特性被稱為 “終極半導體材料”，如帶隙大、遷移率高、高溫高輻射下穩定等，特別適合用于功率半導體。

其潛在應用領域包括通信衛星，可解決早期真空管的不足，實現高效信號放大和穩定運行；在核電領域，對制造惡劣環境下運行的模擬設備至關重要；還有量子計算領域等。不過，金剛石生產極具挑戰，硬度大難研磨加工、形成大襯底困難且成本高阻礙商業化。即便如此，眾多公司、大學和研究機構投身研究，部分公司已取得不錯進展，為其工業化鋪路。

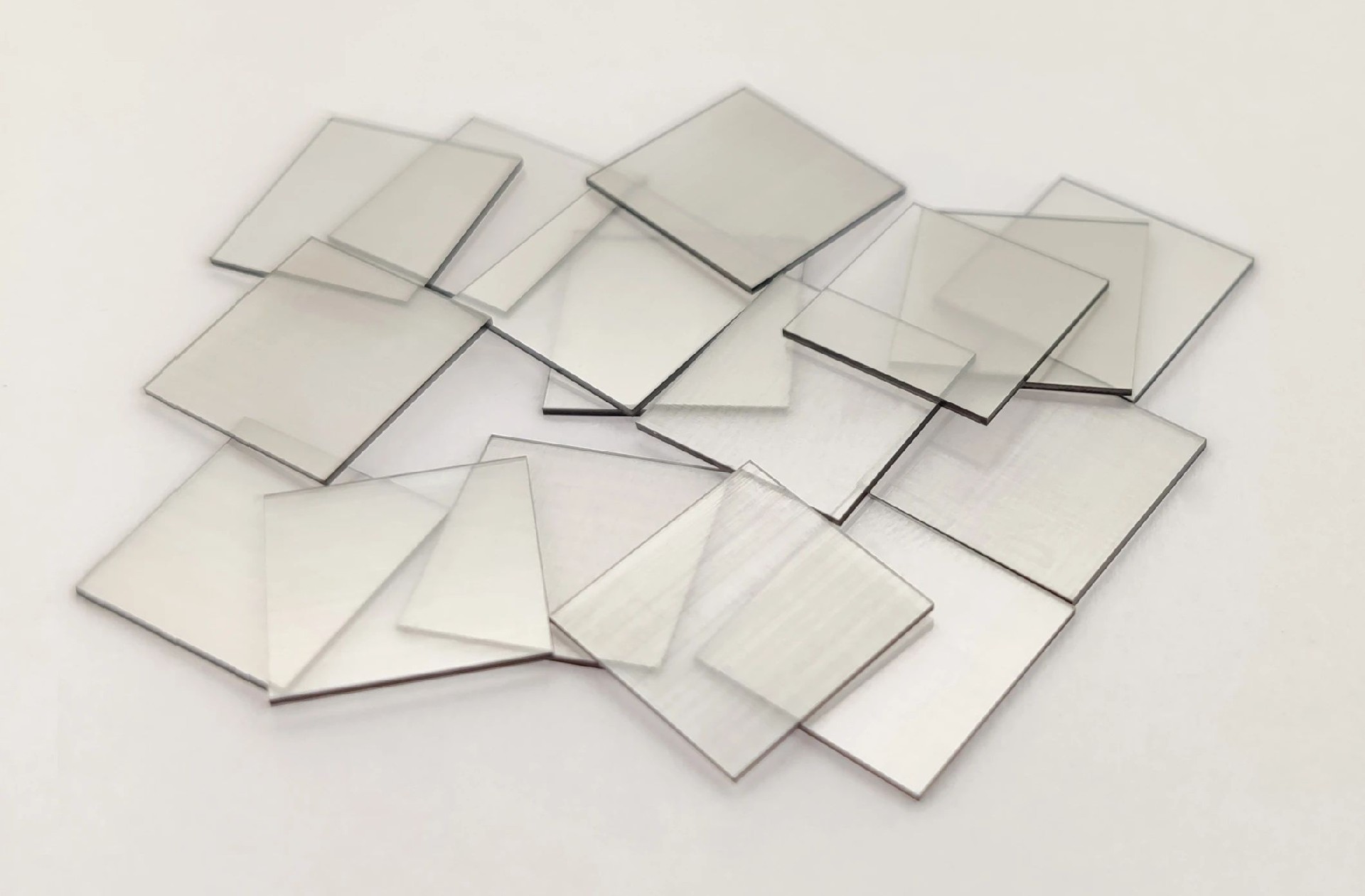

在金剛石半導體材料的研究領域，日本處于世界領先地位，其產業鏈發展相當完善。Orbray 公司已成功實現 2 英寸金剛石晶圓的量產，目前正全力投入 4 英寸金剛石晶圓的研發工作。佐賀大學則在技術創新方面取得突破，成功開發出金剛石半導體電路。早稻田大學也成果斐然，制成了高性能金剛石 P 型 MOSFET。同時，日本的創業市場也十分活躍，多家初創企業如 Power Diamond、Ookuma Diamond Device 等，專注于金剛石半導體的生產，不斷為行業注入新的活力。在相關技術的發展上，拋光技術也取得了顯著的進步。這些成果吸引了眾多車企的關注，紛紛對其進行投資，助力金剛石半導體產業進一步發展。

美國近幾年來陸續誕生了一些金剛石半導體初創公司，這些公司大多利用多年的學術研發專業知識來推動半導體金剛石器件的商業化。

2023年10月2日，一家名為Diamond Foundry（簡稱DF）的公司創造出了世界上首個單晶鉆石晶圓，直徑100毫米、重110克拉，用于制造晶體管或其他半導體元件的基底材料。

2024 年 6 月 6 日，Diamond Quanta 宣布在專有新型金剛石半導體制造和摻雜技術上取得重大突破，創始人 Adam Khan 是鉆石半導體技術先驅，其統一鉆石框架技術未來有望用于高性能 GPU 和邏輯芯片，目前聚焦功率半導體；Advent Diamond 作為亞利桑那州立大學科技型初創公司，是美國唯一能用多種類型金剛石生產電子元件的公司，在磷、硼摻雜金剛石生長上取得進展，科研方面。

2024 年 1 月伊利諾伊大學獲 ARPA - E 資助開發金剛石光控半導體開關器件；2025 年初，凱斯西儲大學和伊利諾伊大學香檳分校發現摻硼鉆石新特性，或為新型生物醫學和量子光學設備發展助力，研究成果發表于《Nature》。

DIAMFAB攻堅4英寸金剛石晶圓

DIAMFAB是一家位于法國格勒諾布爾的高科技初創公司，成立于2019年，設于法國國家科研中心尼爾研究所。以格勒諾布爾法國國家科學研究院 (CNRS) 30 年的研發工作為基礎。這家初創公司專注于人造金剛石的外延和摻雜，在薄金剛石層生長和電子元件設計方面擁有四項專利。金剛石可以摻雜硼（B）的p型，也可以摻雜氮（N）或磷（P）的n型。DIAMFAB精通硼和氮摻雜。Diamfab的目標是到2026年將金剛石晶圓尺寸拓展至4英寸。

撥款8100萬歐元建設金剛石代工廠

2024年12月17日,歐盟委員會批準西班牙直接撥款 8100萬歐元，支持 Diamond Foundry Europe（美國加利福尼亞州舊金山 Diamond Foundry Inc 的子公司）在埃斯特雷馬杜拉特魯希略建立新工廠，總投資額約為 6.75 億歐元，用于生產半導體級合成鉆石毛坯。Diamond Foundry 表示計劃于 2025 年開始生產單晶金剛石芯片，服務于傳統金剛石買家和半導體行業。

若鉆石半導體得到廣泛應用，那么穩定供應高品質的人造鉆石將至關重要。目前，中國是人造鉆石的重要產地之一，值得一提的是，中國在金剛石半導體領域也取得了不少突破，中國的研發和產業化進程正在加速推進。西安交大團隊成功批量化2英寸異質外延單晶金剛石襯底，獲國家級榮譽；北大東莞光電研究院聯合團隊開發出大尺寸超光滑柔性金剛石薄膜制備法，成果發表于《自然》雜志。除了科研院所的研究進展之外，中國也有一些企業正在加速金剛石半導體的產業化。

碳方程，主要從事第三、四代半導體材料專用設備的研發與制造，其核心業務為金剛石半導體材料所需的MPCVD長晶設備的研發與生產。公司致力于完善金剛石大尺寸材料的加工工藝及相關配套設備，旨在實現核心設備的自主化與產業化，以推動整個行業的快速發展。

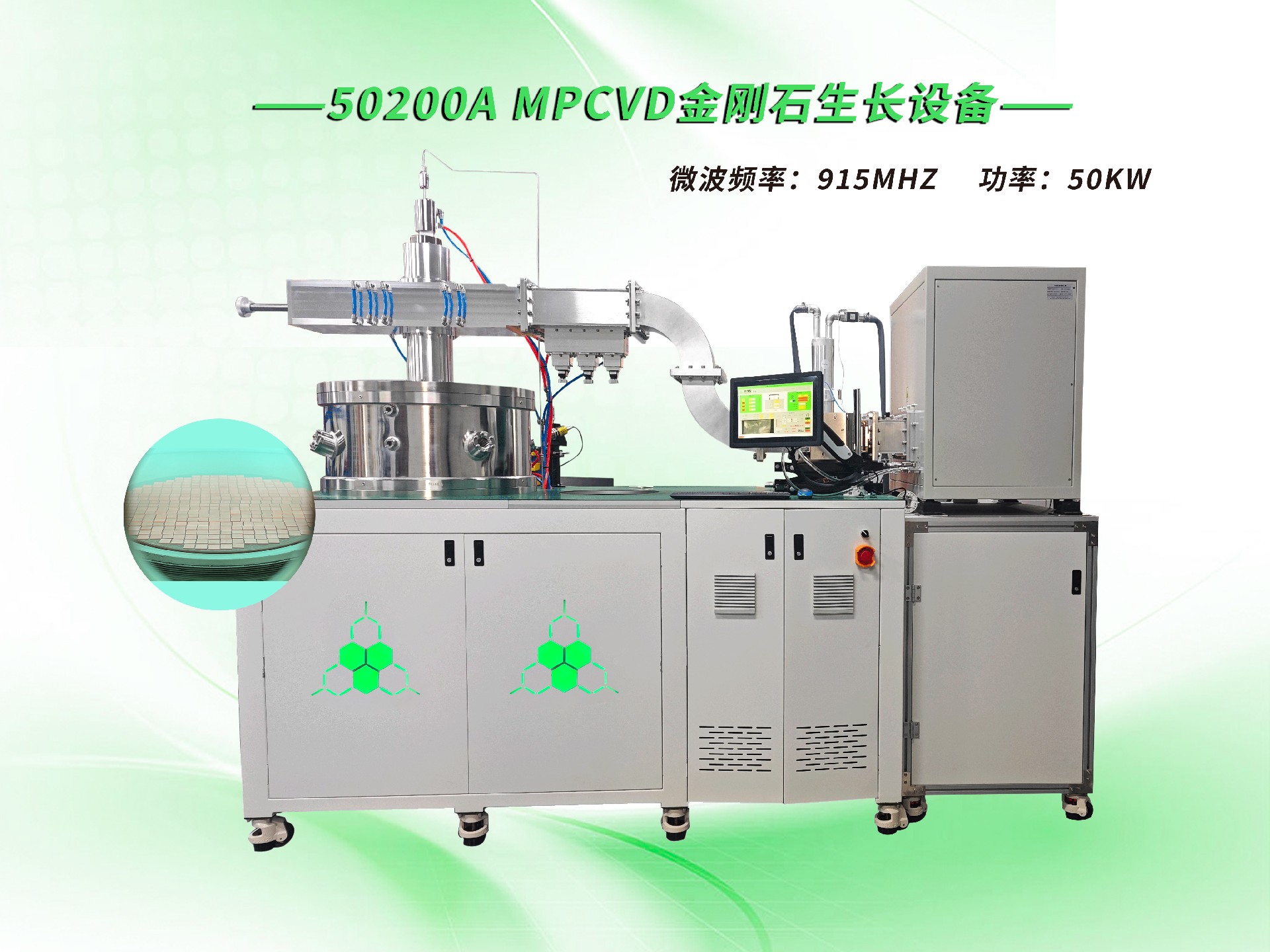

截止目前，公司已成功研發出6KW/10KW/15KW等MPCVD長晶設備并大批量應用于金剛石行業，與此同時，公司在技術創新上持續深耕，2024年已順利推出915MHZ MPCVD設備，并小批量出貨。

隨著金剛石半導體材料的前景逐漸顯現，各國不僅在技術研發上加大投入，同時也在全球市場中展開了激烈競爭。美國、日本、歐洲、中國等國家和地區的企業也在積極推動金剛石半導體的研發，力圖在這一領域占據領先地位。可以預見，金剛石已經不再是實驗室討論的話題，它現在正在成為一種工業現實產物。
