1、全球市場蓬勃發展，中國占據關鍵地位

近年來，全球金剛石熱沉片市場規模呈現出持續上揚的趨勢。2023 年，這一市場規模已成功達到 2.7 億美元，隨著第三代半導體（如碳化硅、氮化鎵）的普及，預計2025年市場規模將突破4億美元。中國憑借在人造金剛石生產方面的雄厚實力，在全球產業鏈中占據著核心地位。目前，中國的單晶產量在全球占比超過 95%，構建起了極為顯著的產業鏈優勢。

2、國際巨頭圍獵，專利戰暗流涌動

日本京瓷、美國Diamond Foundry等企業通過專利布局搶占技術高地。例如，英偉達已聯合Diamond Foundry測試鉆石散熱GPU，性能提升達3倍。而華為則通過“硅-金剛石混合鍵合”專利，試圖打通芯片級散熱集成技術。

1、CVD 技術突破，尺寸與柔性實現新跨越

大尺寸襯底：2英寸CVD多晶金剛石熱沉片已經量產，熱導率突破2000 W/m·K，接近理論極限。為滿足高功率設備對大尺寸、高性能熱沉片的需求提供了有力支持。

超薄柔性薄膜：香港大學與南方科技大學團隊成功制備亞微米級柔性金剛石膜，這種薄膜具備獨特的優勢，可直接貼合芯片表面，熱導率達1300 W/m·K，為可穿戴設備等對散熱材料的柔韌性和輕薄化有特殊要求的領域，提供了新的散熱解決方案，拓展了金剛石熱沉片的應用邊界。

2、三維異構集成：散熱與封裝一體化

廈門大學團隊將金剛石襯底集成至2.5D芯片封裝中，使芯片最高結溫降低24.1℃，熱阻減少28.5%，顯著提升了芯片的散熱效率和性能穩定性。美國Raytheon公司開發的微流道散熱模組，結合金剛石襯底，將GaN器件結溫從676℃驟降至182℃，為高功率器件散熱開辟新路徑，推動了散熱與封裝一體化技術的快速發展。

3、摻雜技術攻堅：突破半導體應用瓶頸

當前p型金剛石（硼摻雜）已相對成熟，但n型（磷摻雜）仍面臨載流子遷移率低、電阻率高等難題，制約了其在半導體器件中的廣泛應用。目前，國內科研機構加大研發投入，全力攻克這些技術難題，目標是實現金剛石在功率器件中的直接應用，進一步挖掘金剛石在半導體領域的巨大潛力。

1、消費電子領域：解決“發熱焦慮”

華為接連申請鉆石散熱專利，并于2024年12月3日公開，未來有望在高性能計算、5G通信、人工智能等領域廣泛應用。與此同時，英偉達的鉆石散熱GPU已進入測試階段，可提升AI算力3倍，為消費電子設備的性能提升提供了新的可能，有效緩解消費者對設備發熱導致性能下降的擔憂。

2、新能源汽車：助力超快充電與長壽命

弗勞恩霍夫研究中心將納米級金剛石膜集成至電動汽車元件，局部熱負荷降低至1/10，充電時間縮短30%。這不僅有助于提升電動汽車的充電速度，還能延長電池及相關元件的使用壽命，為新能源汽車行業的發展注入新的活力，推動行業向更高效、更便捷的方向邁進。

3、航天與量子計算：極端環境下的“守護者”

金剛石所具備的耐高溫與抗輻射特性，使其在航天領域成為太空探測器散熱材料首選。在極端惡劣的太空環境中，能夠可靠地保障設備的散熱需求，確保探測器的穩定運行，此外，在量子計算領域，在量子比特冷卻方面展現出巨大的應用潛力，正被IBM、谷歌等巨頭密切關注。

1、成本壓力：攻克CVD法量產難題

一片2英寸半導體級金剛石襯底成本超萬元，是硅材料的百倍以上。降低CVD設備能耗（占生產成本60%）成為破局關鍵。

2、工藝兼容性：顛覆傳統半導體制造

現有的光刻、蝕刻等半導體制造設備，在處理金剛石材料時存在諸多不適配的問題，難以滿足金剛石加工的特殊要求。這就迫切需要開發專門針對金剛石材料的加工工藝。雖然國內部分企業已經推出了兼容 CVD 金剛石的封裝技術，但要實現整個產業鏈的協同發展，仍面臨諸多挑戰，需要產業鏈上下游企業共同努力，加強技術研發與合作。

3、政策紅利：國產替代加速

中國“十四五”新材料規劃將金剛石列為戰略前沿材料，多地出臺補貼政策，大力支持相關產業的發展。預計2025年國產CVD設備市占率將超40%，這將有力地推動金剛石熱沉片成本下降 30%。

技術融合：借助 AI 優化生產流程

未來，AI算法將深度融入CVD沉積過程，通過 AI 的智能優化，能夠?qū)崿F(xiàn)生產過程的精準控制，有效降低生產成本，提高產品質量和生產效率。

應用下沉：拓展中低端市場

隨著技術的不斷進步和成本的逐步降低，金剛石熱沉片將逐步向中低端市場滲透，如LED照明、數據中心散熱。

生態閉環：構建全產業鏈集群

從設備、材料到應用端形成全產業鏈集群，中國有望主導全球標準制定。

金剛石熱沉片的崛起，不僅是材料的勝利，更是人類不斷挑戰和突破物理極限的生動體現。當“鉆石恒久遠”從愛情誓言變?yōu)榭萍汲兄Z，一場由散熱革命驅動的產業變革已勢不可擋。未來，誰能在成本與性能的平衡木上走得更穩，誰就將在這場“鉆石戰爭”中贏得先機。

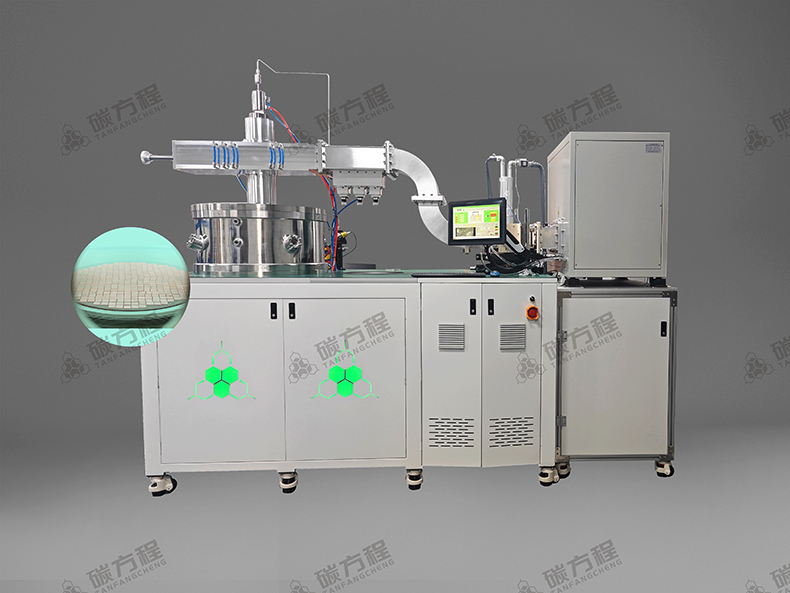

碳方程的50200A MPCVD設備在生長多晶產品方面優勢顯著，設備采用915MHZ的微波頻率，單爐可生產8英寸多晶產品，若用于生產單晶金剛石，單爐能夠穩定產出多達 489 片尺寸為 7*7mm 的單晶金剛石。設備運行功率方面，采用50KW大功率裝置，更大尺寸的多晶產品意味著更高的生產效率和更低的單位成本，能夠滿足客戶大規模生產的需求。同時，我們的設備在技術方面也有著諸多創新和突破，確保了產品的高質量和穩定性。有效降低生產成本，提高產品的市場競爭力。
