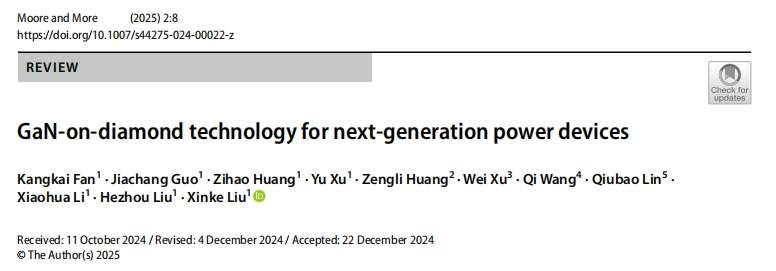

近日，深圳大學劉新科團隊在英?期刊MaM上發表題為“GaN-on-diamond technology for next-generation power devices”的綜述文章。該期刊已入選“中國科技期刊卓越行動計劃”高起點新刊。文章中詳述氮化鎵-金剛石（GaN-on-diamond）技術在下一代功率器件中的應用，系統介紹其研究現狀、關鍵技術及應用前景。論文第一作者為范康凱，通訊作者為劉新科。

高頻高功率時代的散熱難題

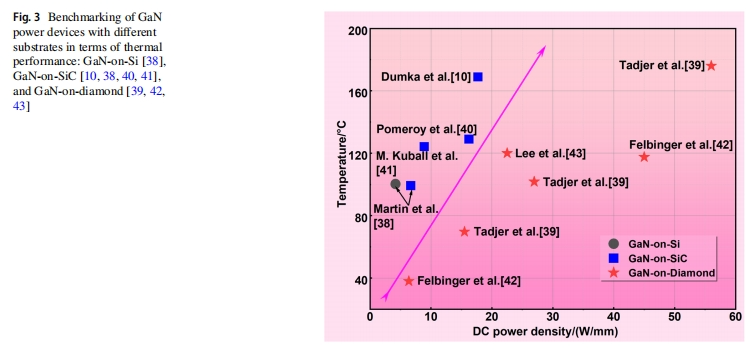

隨著消費電子向高頻高功率發展，氮化鎵(GaN)器件因具高擊穿場強等優異特性，成下一代熱門選擇，但高功率密度下的自熱效應嚴重制約其性能。傳統硅/碳化硅基板因?qū)嵝什蛔悖瑢?dǎo)致商用GaN晶體管功率密度僅達3-8W/mm，遠低于理論極限，亟需突破性散熱技術革新。

GaN-on-diamond技術：

革命性散熱方案

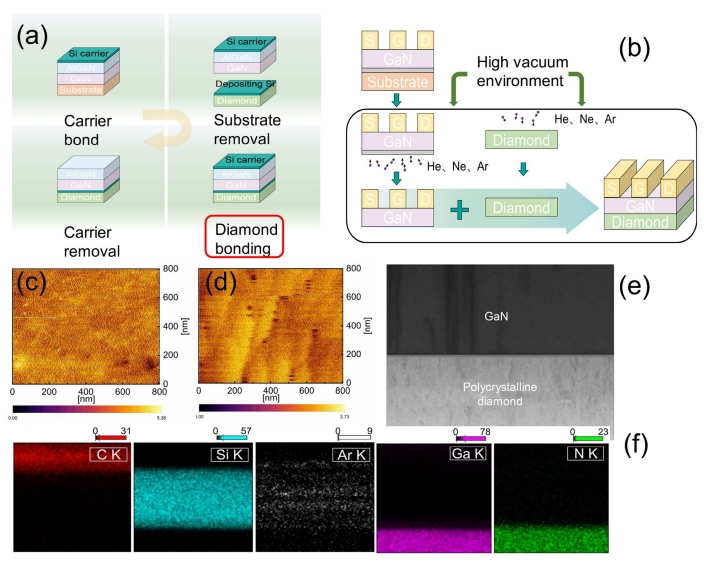

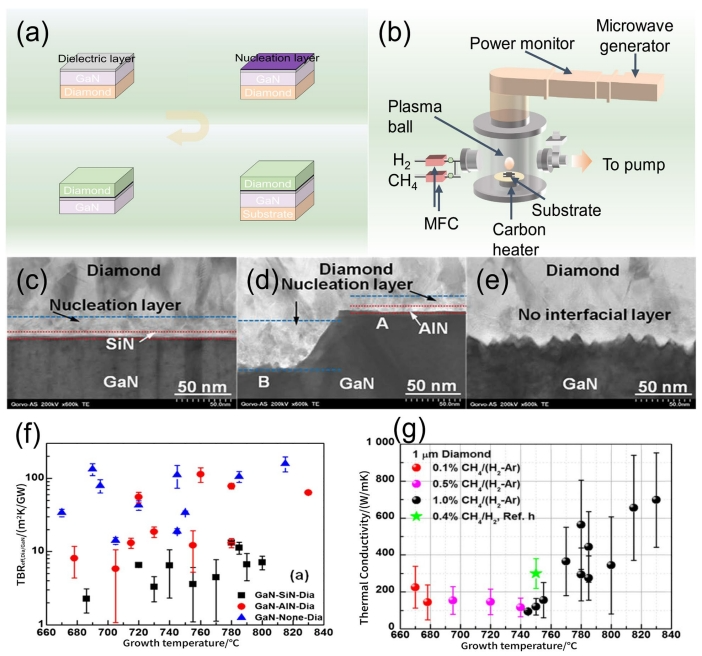

GaN-on-diamond技術通過結合高導熱金剛石基板（2200 W/mK）與GaN器件，顯著提升散熱能力，解決 GaN 器件散熱難題，其核心集成方法包括鍵合（剝離GaN基板與金剛石鍵合）和外延生長（直接沉積GaN層），其中界面熱阻可低至3 m2K/GW，遠優于SiC基板。此外，圖案化生長、納米晶金剛石封層等技術進一步優化散熱性能，突破傳統熱管理瓶頸。

自熱效應：

GaN器件性能的隱形殺手

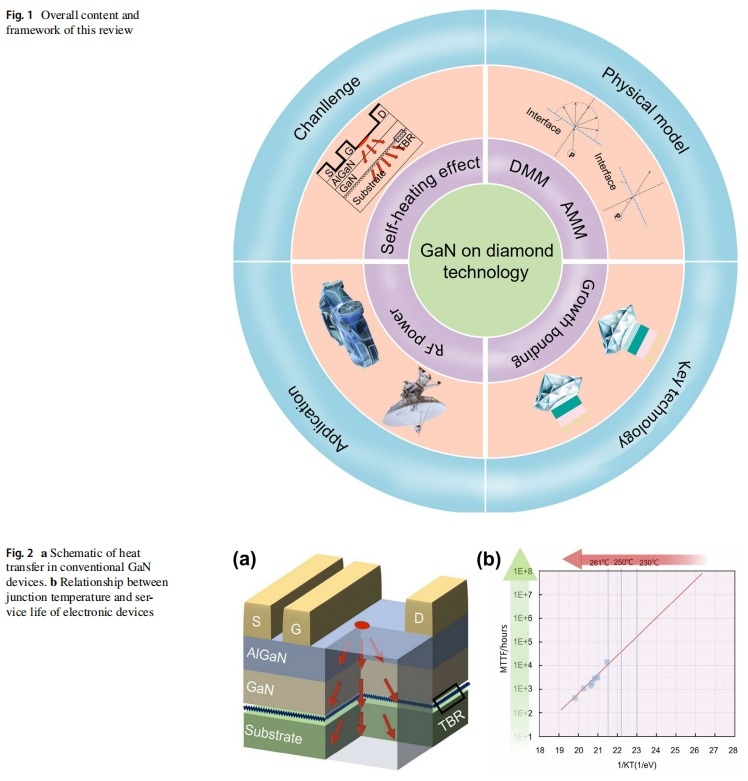

GaN HEMT器件在高功率運行時因載流子運動引發自熱效應，漏極附近形成局部熱點，導致結溫升高、壽命指數下降及性能衰退。傳統Si/SiC基板受限于低熱導率，加劇熱量積累。解決這一問題的關鍵在于尋找具有更高熱導率的基板材料。金剛石因其高達 2000 W/m/K 的熱導率而成為理想的候選材料。在 GaN-on-diamond 結構中，金剛石的高熱導率能夠快速將器件活動區的熱量傳導至封裝中的散熱器，有效防止局部過熱。這種優異的散熱能力使得 GaN-on-diamond 結構能夠在更高功率密度下運行，同時保持器件的可靠性和穩定性。

界面熱阻：

散熱性能的關鍵因素

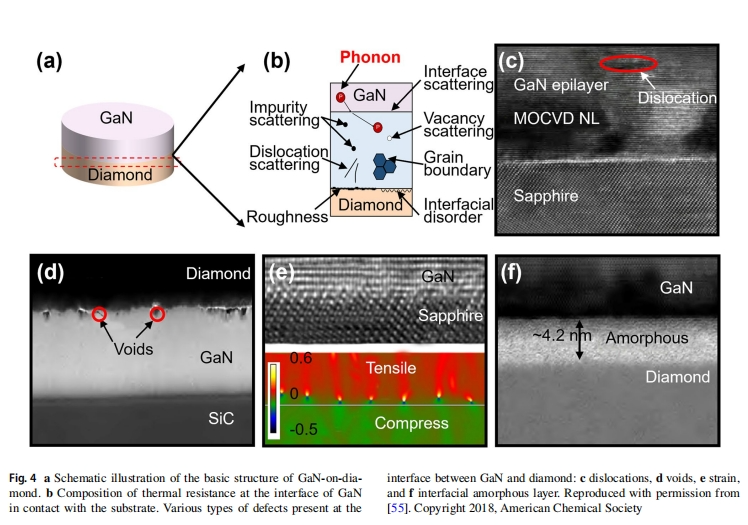

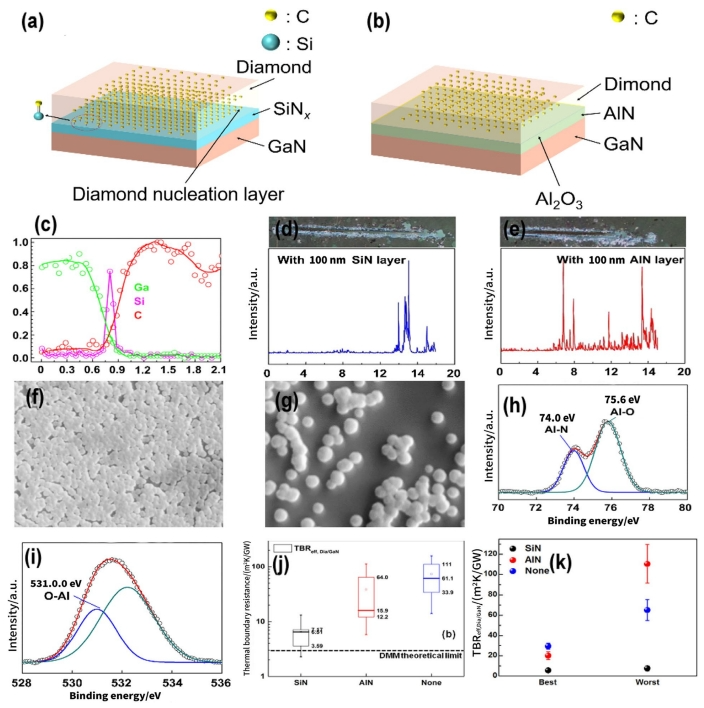

界面熱阻（TBR）是GaN-on-diamond散熱性能的關鍵限制因素，源于界面原子振動失配及缺陷（如位錯、粗糙度、晶格失配），導致聲子散射加劇。通過優化鍵合技術（如表面活化鍵合減少非晶碳層）和外延生長工藝，并結合SiNx介質層（界面熱阻低至9.5 m2K/GW），可顯著降低TBR，優于AlN或無介質層方案（＞20 m2K/GW），從而提升整體熱傳導效率。

GaN-on-diamond熱管理技術：

現狀與挑戰

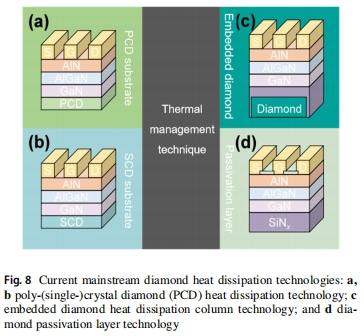

目前有四種基于金剛石的散熱技術：多晶、單晶金剛石散熱技術，分別利用多晶、單晶特性提升散熱；嵌入式金剛石散熱柱技術增強局部散熱；金剛石鈍化層技術兼具保護與散熱作用。GaN-on-diamond 技術潛力大，但實際應用面臨挑戰，如金剛石加工制備難，GaN 與金剛石熱膨脹系數等差異大易致界面缺陷，以及高質量外延層剝離和金剛石基板生長技術難題。

界面熱阻與電子-聲子耦合理論

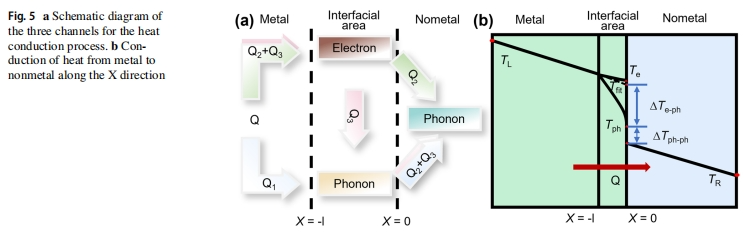

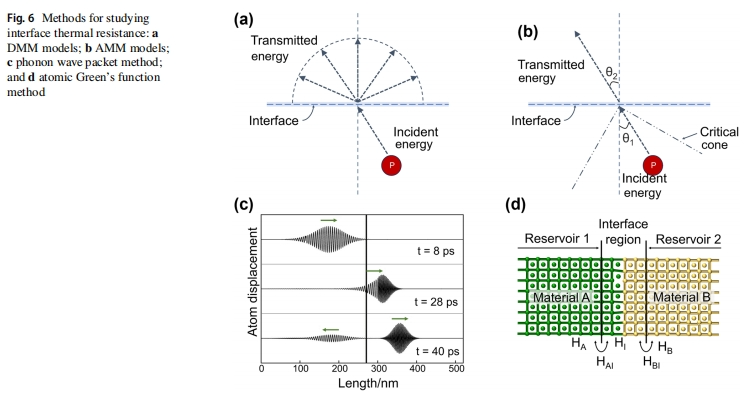

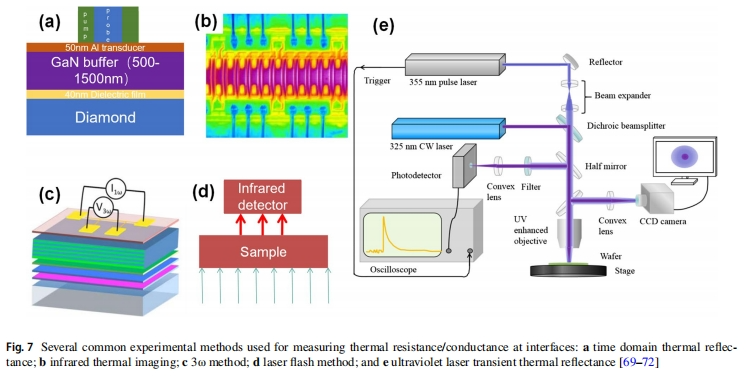

界面熱阻與電子 - 聲子耦合理論緊密相關，該耦合指電子與晶格振動相互作用，在 GaN-on-diamond 體系中，對界面熱傳輸影響重大。它既能促進電子與晶格能量交換，影響熱傳輸；又會因使晶格振動畸變而增加界面熱阻，阻礙熱量傳輸。為準確計算和測量界面熱阻，提出了漫反射失配模型等多種計算方法及時域熱反射法等實驗測量方法，為優化器件散熱性能提供理論支撐。

GaN-on-diamond技術：

從實驗室到實際應用

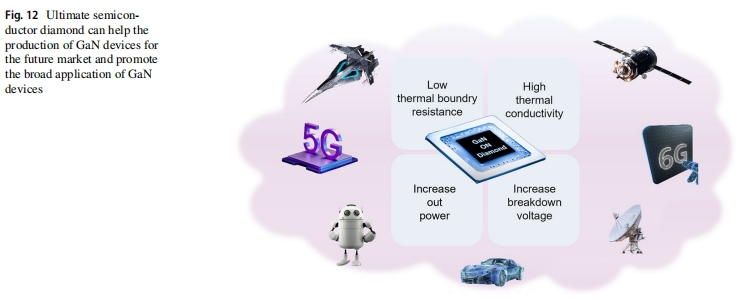

GaN-on-diamond 技術在射頻、功率和微波器件等領域前景廣闊，有望推動 GaN 器件性能、可靠性和壽命飛躍，未來或拓展至超寬禁帶半導體領域。不過，其大規模商業化應用面臨技術和工程挑戰，如優化鍵合工藝、解決晶格失配等。未來研究將聚焦降低界面熱阻、開發高效散熱封裝技術及探索新材料組合等。該技術極具前景，正受關注，有望成為半導體行業發展新引擎。

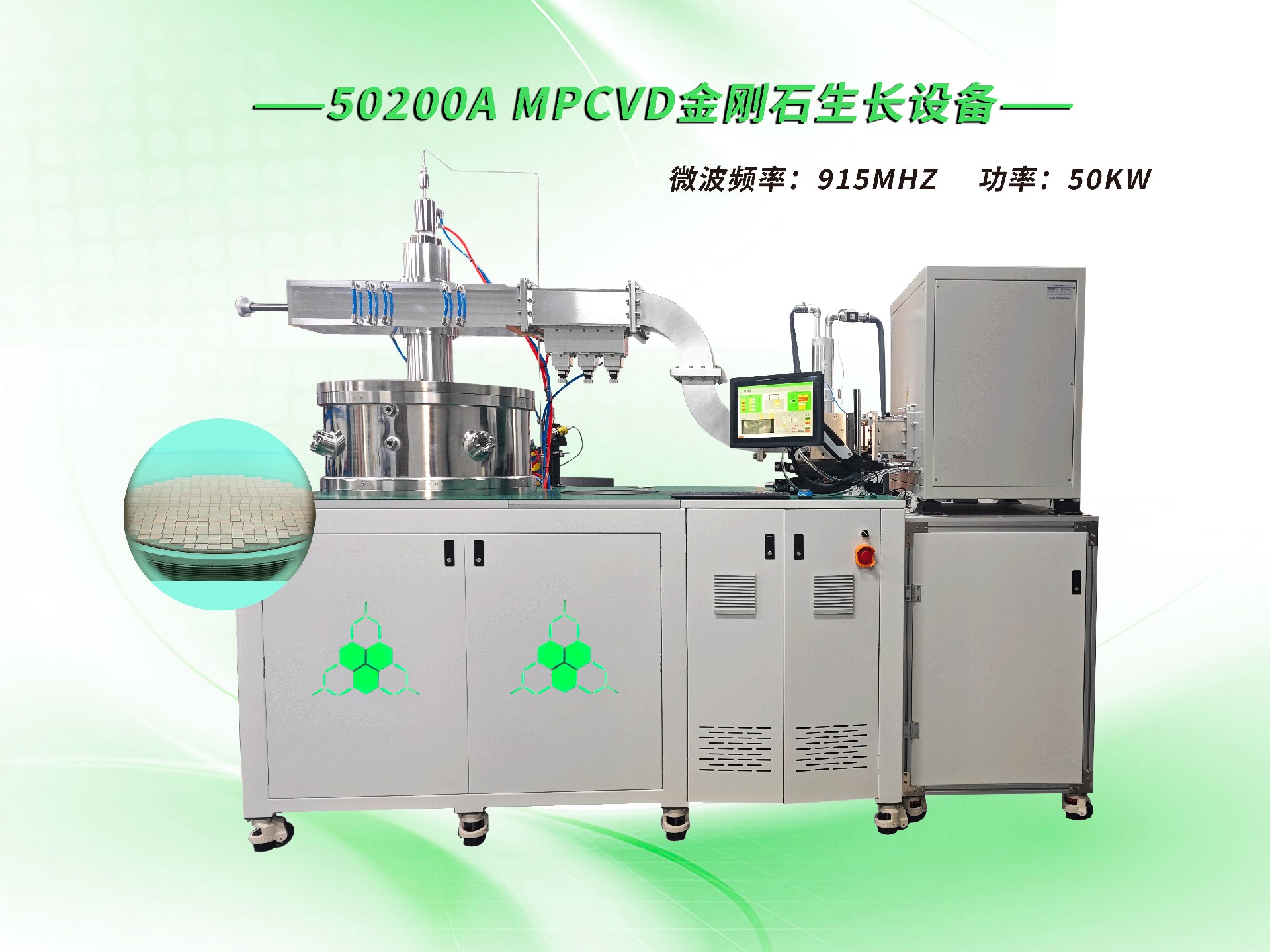

碳方程50200A MPCVD設備
